無水平板印刷機的輸墨系統

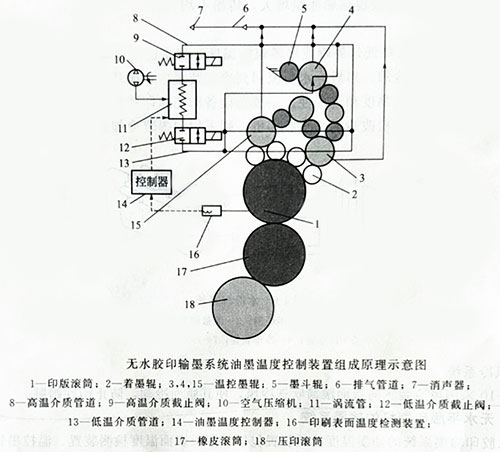

無水膠印輸墨系統的油墨溫度控制裝置包括：印版表面溫度檢測裝置、溫控墨輥、油墨溫度控制器、渦流管、低溫介質管道、高溫介質管道、空氣壓縮機及截止閥等部件組成,圖所示為無水膠印輸墨系統的油墨溫度控制系統的組成原理示意圖。
溫度控制系統的核心部件為溫控介質生成裝置和油墨能量交換裝置,其中溫控介質生成裝置采用渦流管11溫控裝置,渦流管裝置利用高速氣流作為介質,通過特殊結構進行能量分離,可以同時輸出高溫和低溫溫控介質,從而簡化溫控系統的組成,而油墨能量交換裝置則采用竄墨輥3、4、15。
印版表面溫度檢測裝置16將檢測的溫度信號反饋到油墨溫度控制器14,控制器的閉環控制程序計算油墨溫度的調整值,并將調整信號發送到渦流管伺服調節閥,對輸入渦流管的高速氣流進行能量分離,實現對輸出參數(包括輸出高低溫氣體溫度、流量)的調整,并驅動冷熱氣體溫控介質輸出管上截止閥9、12的電磁鐵相應動作,將相應的溫控介質導入溫控墨輥3、4、15內部流道,當介質流經墨輥后與墨輥表面的油墨進行能量交換,從而實現對油墨溫度的控制調節。當需要降低油墨溫度時,低溫截止閥12開啟,使低溫氣流進入溫控墨輥(竄墨輥)內部，將油墨的熱能帶走,從而實現對油墨冷卻;當油墨需要加熱時,高溫截止閥9開啟,高溫氣流經管道進入溫控墨輥(竄墨輥)內部,將熱能傳遞給油墨,實現對油墨加熱。
